01 대향류 냉각탑이란

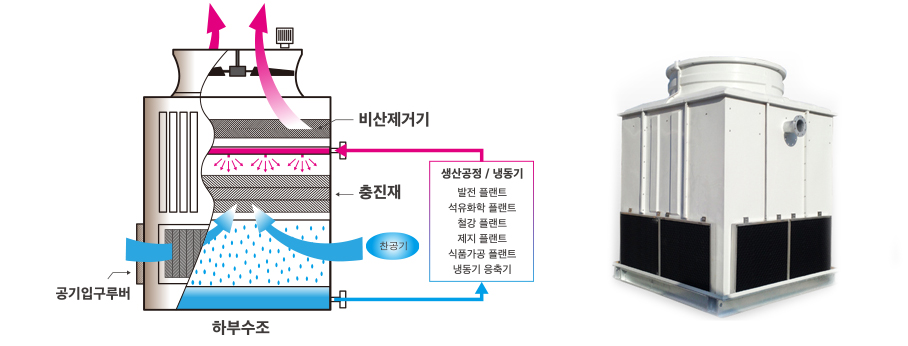

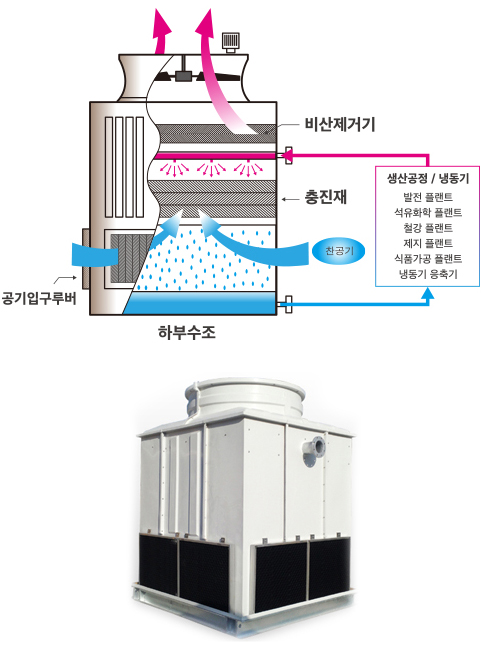

대향류 냉각탑은 냉각수와 외부공기가 정면으로 교차하며 열교환하는 COUNTER FLOW 형식의 냉각탑입니다. 외부 공기는 냉각탑 하단 공기입구루버를 통해서 냉각탑 내부로 흡입한 다음 충진재 전체에 걸쳐 고르게 수직 상승되고, 폐열을 지닌 냉각수가 분사 노즐에서 잘게 부서져 충진재 상부로 고르게 분사된다. 냉각수가 중력에 의해 자유 낙하 하는 동안 공기와 냉각수가 직접 접촉하면서 열교환을 이루는 냉각탑입니다. 열교환을 마친 공기는 엘리미네이터를 통과하면서 습공기에서 냉각수를 분리 시키고 폐열을 흡수한 공기만 외부로 배출합니다.

02 대향류 냉각탑의 특징

작은 설치면석

냉각탑의 단면적은 열교환부의 유효면적만으로 이루어지기 때문에 설치면적이 적습니다. 또한 탑 아래쪽에만 공기 흡입구가 있어 주변 건물의 설치 영향을 덜 받습니다.

신속한 설치

표준 부품과 작업 규정에 따라 공장에서 완전 조립 후 납품함으로서 짧은 시간 내에 현장 설치가 가능합니다.

겨울철 무결빙

냉각탑 상부에 있는 팬의 강력한 흡입력에 의해 유입되는 공기는 냉각수를 냉각탑 안으로 빨아들이고 당사 공기입구루버의 형상은 냉각수의 비산을 방지하여 겨울철 냉각탑 외부의 결빙을 방지합니다.

적은 비산량

당사의 비산제거기는 냉각탑 상부에 설치되어 비산문제를 전체 순환수량의 0.002% 이하로 줄여, 비산으로 인한 환경공해와 민원을 근본적으로 해결함과 동시에 냉각수의 손실을 막아 냉각탑 유지 비용을 줄여줍니다.

부식에 강한 냉각탑

냉각수가 직접 접촉하는 케이싱은 FRP이며, 하부수조 기본사양으로 아연도금 강판 + 폴리부틸렌 수지 + 우레탄 계열의 페인트를 고온에서 융착시켜 코팅하였으므로 10년 이상 품질유지가 가능합니다.

고효율 저소음 팬

프로펠러 항공기의 날개와 동일한 구조 및 에어포일 형상의 팬을 사용하여 100% 팬 성능과 저소음을 보장합니다.

완벽한 물 분산

수두 손실이 매우 낮으면서 물이 분사되는 모양이 사각인 노즐을 채택하여 충진재 상부에 고른 냉각수 분배로 냉각 성능을 보장합니다.
